第23回高校生ものづくりコンテスト全国大会基板のご案内
第23回高校生ものづくりコンテスト全国大会の基板につきまして、注文受付を開始いたしました。
下記注文フォームよりお申込みください。
製品情報
| 基板 | 1枚：1,500円+税 納品予定：注文より2営業日前後 |
|---|---|
| 部品 | 一式：8,500円+税 納品予定：注文より1週間前後 販売終了いたしました。 ※DCモータ（260タイプモータ）とステッピングモータ（SPG27-1101）は部品一式に含まれておりません。 ※上記のお見積りは「出力回路基板」と「アナログ入力ボード」の2種1式の単価です。 |
| 基板+部品 | 1セット：10,000円+税 納品予定：注文より週間前後 販売終了いたしました。 基板1枚と部品1種ごと個別梱包を1つにパックしてご提供 |
※税抜10,000円以下の場合、別途送料1,000円が発生いたします
配布資料不備のお詫び
第23回高校生ものづくりコンテスト大会「制御対象装置②」基板において、
回路図と部品表に差異があることが判明いたしました。
正しい回路図に従い、以下の部品に変更して使用をお願いいたします。
※部品は全て提供済み部品内での変更可能です。
【誤り】
—————————–
R4：RD 16S 10k（10ｋΩ）
R6：CF25J100RB（100Ω 1/4Ｗ）
R7：CF16J150RB（150Ω 1/6Ｗ）
R8：CF16J1KB（1kΩ）
—————————–
【正】
—————————–
R1：RD 16S 510E（510Ω）
R2，R3：RD 16S 10k（10ｋΩ）
R4，R5：CF25J100RB（100Ω 1/4Ｗ）
R6：CF16J150RB（150Ω 1/6Ｗ）
R7：CF16J1KB（1kΩ）
R8：削除
—————————–
正しい部品表は大会事務局より再度配布される予定です。
実装手順書

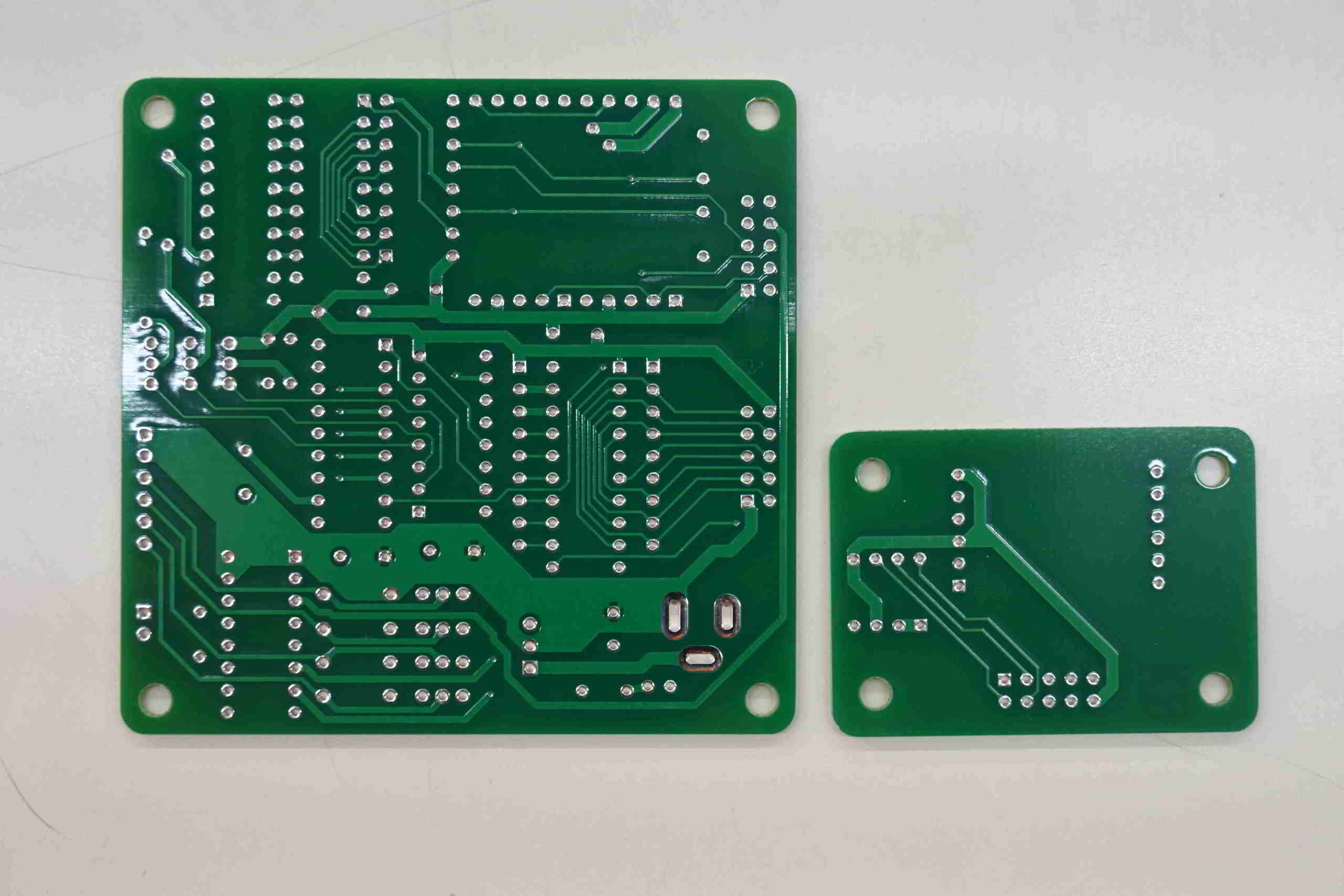

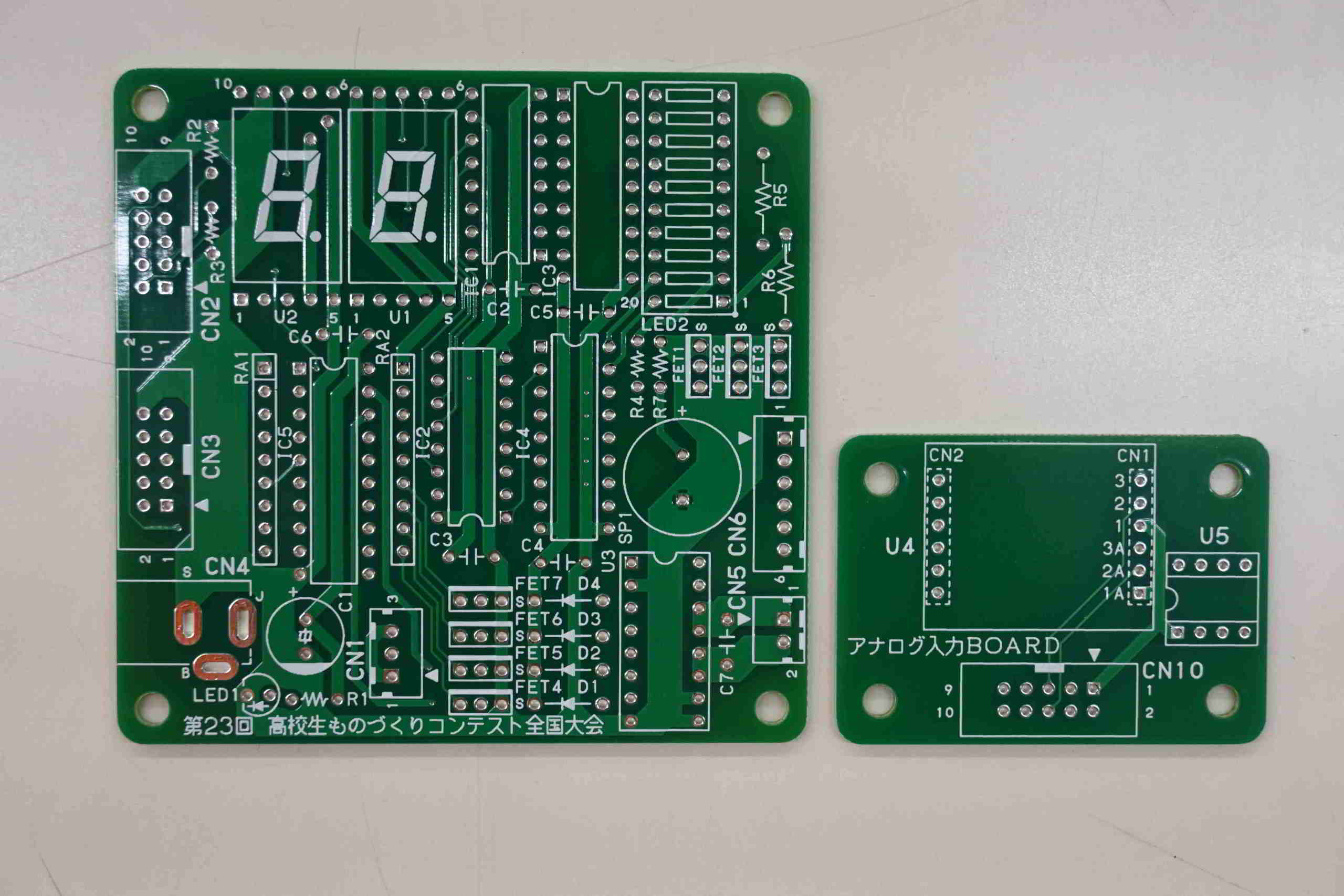

第23回高校生ものづくりコンテスト全国大会基板画像
